G703/E1-U: - G.703 (E1) Konverter für ungerahmte Übertragung

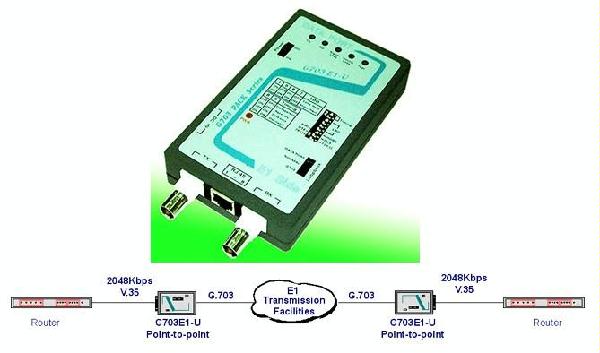

g703 mini

Beschreibung:

Der G703/E1-U Konverter bietet eine preisgünstige Variante für den Zugang von digitalen Diensten in ein Netzwerk mit E1 Anschlüssen, die nach G.703 elektrisch ohne Rahmung nach G.704 aufgebaut sind. Ein Endgerät mit einer Standarddatenschnittstelle kann über den G703/E1-U an die digitalen Dienste des E1 Netzwerkes angeschlossen werden. Die Datenrate ist fest 2,048 Mbit/s. Zusätzlich kann die Entfernung zum Übergabepunkt des Netzbetreibers durch den Einsatz eines G703/E1-U bis zu 1,5 km vom Konverter entfernt liegen (richtet sich nach Kabeltyp und Übergabepunkt des Netzbetreibers). Dazwischen werden nur zwei Adernpaare für die Übertragung der G.703-Daten benötigt.

Vom G703/E1-U gibt es eine Version mit der Schnittstelle EIA530. X.21, EIA449 und V.35 werden durch verschiedene Adapterkabel realisiert.

Der G703/E1-U erfüllt die Spezifikationen ITU G.703, G.706, G.732, and G.823. Die Taktung kann durch die G.703 Empfangsdaten erfolgen, aber auch durch die externe Taktung einer Datenschnittstelle oder durch einen internen Oszillator.

Anwendungen:

Technischer Ãœberblick

  • Wählbare Impedanz: 75 or 120W .
  • LBI (Line Build In): Wählbar als "short" oder "long haul".
  • Zugriff zu ungerahmten E1 Datendiensten.
  • Schniistellenumwandlung zwischen G.703 und RS-530, RS-449(V.36), X.21 oder V.35.
  • Daten-Schnittstelle: DCE oder DTE selektierbar.
  • Datenrate: 2,048 Mbit/s.
  • Selektierbarer Line Code: AMI oder HDB3.
  • Taktung von den ankommenden HDB3 Daten.
  • Diagnostik -Schleifen für G.703 und Datenschnittstelle.
  • Spannungsversorgung: 9 V=, ca. 4 W.
  • Temperaturbereich: 0° ... 50°C.
  • Feuchte: 10% ... 90% rel. Feuchte, nicht kondensierend
  • Abmessungen: 135 mm(L) x 80 mm(W) x 25 mm(H)
  • Gewicht: ca. 190 g ohne Netzteil und Kabel.

G.703 Schnittstelle

Datenschnittstelle

Type Bidirectional (E1) 2048Kbps.
Leitung 4-Draht, 0,4...0,9 mm
Entfernung bis 1500m
Impedanz RJ-45 120 Ohm BNC-75 Ohm
"Pulse" Amplitude   2.37V nominal für BNC, 75 Ohm 3.00V nominal für RJ45, 120 Ohm
"Null" Amplitude ± 0.1V max.
Taktfrequenz. 2,048 MHz.
Freq.Tracking ± 50ppm
Stecker RJ-45 oder BNC.
Erfüllt ITU G.703 and G.823.
Rahmung Ungerahmt.
CRC n.a.
Line code HDB3 or AMI selektierbar

Anzeigen

 PWR  (grünes LED) Spannung vorhanden.
 TD  (gelbes LED) Transmit data.
 RD  (gelbes LED) Receive data.
 Test  (rotes LED) Loopback test mode.
 Timing Loss     (rotes LED) Transmit clock loss.
 Signal Loss  (rotes LED) Receive signal loss.

Datenkabel

Bestell-Bez.   Buchse Stecker
G703/V35 V.35F V.35M
G703/449 RS-449F   RS-449M
G703/X21 X.21F X.21M
G703/530 RS-530F RS-530M

Hinweis: E1-U muss hinter die Bestell-Bezeichnung geschrieben werden.

Beisp.: G703/449F-E1-U oder G703/530M-E1-U
