Basisband - Modems für die X.21 -Schnittstelle: TS7-X und TR7-X

• Zuverlässiges Übertragungsprotokoll WAL1 auf der Leitung
• Übertragungsrate von 64 und 128 kbit/s
• Erreichbare Entfernung bei 0,9 mm Kabel bis zu 20 km bei 64 kbit/s
• Kann mit TS7-G / TR7-G auf einer Leitung betrieben werden (nur 64 kbit/s)

Überblick

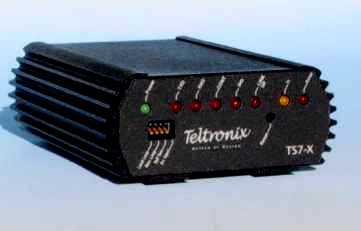

Das Basisbandnmodem TS7-X von Multi Data Digital ist für den Einsatz in synchronen Anwendungen bei Übertragungsraten von 64 und 128 kbit/s im Basisband geeignet. Es arbeitet im Zwei- oder Vierdrahtbetrieb auf unbespulten Leitungen und kann bei einem Drahtdurchmesser von 0,9 mm bei 64 kbit/s eine Entfernung von etwa 12 km im Zweidrahtbetrieb überbrücken. Beim Vierdrahtbetrieb ist die Reichweite über 20 km. Das Modem ist als Tischmodell unter der Bezeichnung TS7-X oder in einer Einschubversion TR7-X für 19-Zoll-Schrankeinbau verfügbar. Durch von vorn erreichbare Schalter können lokale oder entfernte Testschleifen geschaltet werden. Die Taktung im Synchronbetrieb kann intern oder extern eingestellt werden, wodurch Modemverlängerungen oder weiterführende Strecken mit synchronen Multiplexern oder anderen Endgeräten, die selbst den Takt erzeugen, möglich sind.

Die Leitungsimpedanz für optimalen Einsatz sollte bei 120 bis 150 Ohm liegen, wie sie bei unbespulten Leitungen ohne Übertrager anzutreffen sind.

Technische Daten

• Übertragungsverfahren: vollduplex über unbespulte 2- oder 4-Draht- Standleitungen
• Leitungsanschaltung: 120...150 Ohm mit RJ12-Buchse
• Sendepegel: -14 dBm, -10 dBm, -6 dBm, -3 dBm, 0 dBm, +3 dBm, +6 dBm
• Empfangspegel: bis - 42 dBm im Vierdrahtbetrieb
• Übertragungsfrequenz: Mittenfrequenz bei ca. 50/100 kHz
• Modulationsverfahren: Bi-Phasen-Modulation (WAL1)
• Datenrate: 64 oder 128 kbit/s, synchron
• Schnittstelle: ITU X.21; DCE-Buchse 15-polig
• Taktung: intern oder extern am Master; Taktschleife am Slave
• Testmöglichkeiten: Automatischer Selbsttest beim Einschalten; V.54 - kompatible Schleifenbildung für lokales und entferntes Modem; eingebauter Testgenerator mit Fehleranzeige durch Schalter aktivierbar;
• Schalter versenkt, aber von vorn bedienbar
• Optische Anzeigen: Anzeigen für Netz, I, C, D1, D2, Testindikator, Fehler

Verfügbare Modellvarianten

• TS7-X/230: Tischmodem mit Steckernetzteil für den Anschluß an 230 V~
• TS7-X/48: Tischmodem mit Steckernetzteil für den Anschluß an 48 V=
• TR7-X: Modemkarte für den Einsatz in einem 19-Zoll-Einschub

Die Modemkarte ist in beiden Modellvarianten gleich. Bei der Einschubversion ist eine separate Frontblende vorhanden, die im Gestelleinschub von vorn festgeschraubt wird.

Alle Modems können mit den Modem Sharing Devices DMM-X21/2 oder /4 eingesetzt werden.
